MVAT0A07 Wielozawór do zbiornika walcowego h.450mm/P/30-stopni/Prawy
Multivalvola AT02  67R-01
HOMOLOGACJA - (E8)67R-013018
Producent :
Tomasetto Achille Spa
Via del Progresso, 47/53 - Castegnero (Vicenza) ITALY
Tel. +39 0444 638326 - Fax +39 0444 639367
Sales info@tomasetto.com
SERBATOI CILINDRICI
CYLINDRICAL TANKS
ZYLINDRISCHEN TANKSDept.
e-mail:

Zastosowanie / zalecenia:
Wielozawór do zbiornika walcowego o średnicy  zewnętrznej 400mm  i nachyleniu roboczym pod kątem 30 stopni z wyjściem rury miedzianej zasilającej reduktor 6 mm na prawą stronę.
Zbiornik  powinien być mocowany w pojeździe równolegle do podłogi. Jest to  tzw.  zbiornik  cylindryczny / walcowy / walec.  Wielozawór posiada wbudowany ciśnieniowy zawór bezpieczeństwa upuszczajacy gaz na zewnątrz w przypadku przekroczenia dopuszczalnego ciśnienia gazu w zbiorniku oraz drugi zawór który odcina wypływ gazu ze zbiornika w przypadku zerwania rury miedzianej.
Posiada równiez zabezpieczenie w postaci zaworu z cewką odcinającą gaz jesli silnik nie pracuje np. w razie wypadku.

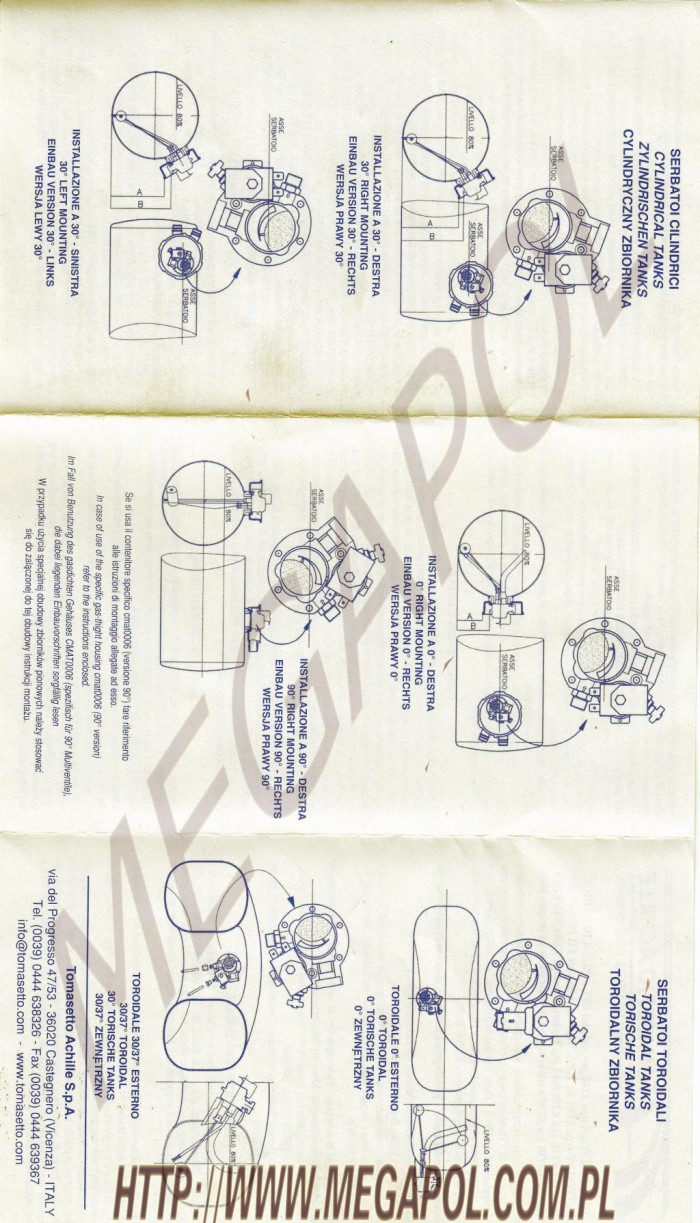

Przykręcić wielozawór do zbiornika w pozycji odpowiadającej rodzajowi wielozaworu tak jak jest to pokazane na rysunkach dołączonych do wielozaworu.
Niewłaściwe nachylenie i ustawienie zbiornika powoduje niewłaściwą pracę automatycznego urządzenia regulującego napełnienie zbiornika do 80 % pojemności zbiornika.
Podczas montażu wkładamy najpierw pływak a następnie rurkę.
Nie nakładamy rurki na pręt pływaka.
Dokręcanie przewodu na łączniku wejściowym musi byc wykonane przy użyciu dwóch kluczy.
Zawór jest fabrycznie ustawiony i nie należy go rozkręcać celem poprawienia ustawień.
Po zakończeniu montażu należy wykonać próbę szczelności testerem szczelności/pianką sprawdzając czy nie ma przecieków.
Obowiązkowe jest zamontowanie na wielozawór wskażnika poziomu gazu w przypadku stwierdzenia jego braku.

Dane techniczne:
- szerokość pomiędzy środkami otworów śrub mocujących do zbiornika - 65mm
- uszczelka gumowa - średnica zewnętrzna-54mm, wewnetrzna 46mm, wysokość 2mm
- wejście rury miedzianej  do tankowania - ø8mm
- wyjście rury miedzianej zasilającej reduktor - ø6mm
- gwint wlotowy docisku rury miedzianej tankującej - G1/4"
- gwint wylotowy docisku rury miedzianej zasilającej -  M10x1mm
- cewka 12V - 11W
- pływak regulujący stopień napełniania do 80% pojemności zbiornika
- zawór odcinający wlot / wylot gazu elektromagnetyczny
- zawór odcinający wlot / wylot gazu mechaniczny / ręczny
- zawór beżpieczeństwa
- zaciskowy moment obrotowy śrub wielozaworu musi zawierać się pomiędzy 4 a 5Nm
- śruby należy dokręcać "na krzyż"
- mocowanie na 6szt śrub ø5x1mm
- materiał - mosiądz

W zestawie:
- wielozawór cylindryczny h.450/prawy - 1sztuka
- przewód elektryczny w izolacji do podłączenia cewki wielozaworu z cewką reduktora - 1sztuka
- woreczek montażowy -1sztuka

Dodatkowo:
- miła i fachowa obsługa
- wysyłki krajowe i zagraniczne
- sprzedajemy odbiorcom  hurtowym i detalicznym
- wysyłka za pobraniem lub wpłata na konto  - do wyboru
- towary wysyłamy jeśli mamy  taką możliwość - natychmiast
- szczegóły uzgadniamy również telefonicznie w dziale handlowym


Towar jest nowy.
Posiada gwarancje producenta.

Podana jest cena brutto.
Wystawiamy paragon lub fakturę.
