MVAT0A16 Wielozawór h.240/250mm/30stopni/kpl
Multivalvola AT02 67R-01
HOMOLOGACJA - (E8)67R-013018

Zastosowanie / zalecenia:
Wielozawór do zbiornika toroidalnego (w koło) o grubości 240/250 mm i dowolnej średnicy z wewnętrznym króćcem przyłączeniowym o nachyleniu 30 stopni dla wielozaworu.
Zbiornik  powinien być mocowany w pojeździe równolegle do podłogi. Jest to  tzw.  zbiornik  toroidalny wewnętrzny.  Wielozawór posiada wbudowany ciśnieniowy zawór bezpieczeństwa upuszczajacy gaz na zewnątrz w przypadku przekroczenia dopuszczalnego ciśnienia gazu w zbiorniku oraz drugi zawór który odcina wypływ gazu ze zbiornika w przypadku zerwania rury miedzianej.
Posiada równiez zabezpieczenie w postaci zaworu z cewką odcinającą gaz jesli silnik nie pracuje np. w razie wypadku.
Przykręcić wielozawór do zbiornika w pozycji odpowiadającej rodzajowi wielozaworu tak jak jest to pokazane na rysunkach dołączonych do wielozaworu.
Podczas montażu wkładamy najpierw pływak a następnie rurkę.
Nie nakładamy rurki na pręt pływaka.
Dokręcanie przewodu na łączniku wejściowym musi byc wykonane przy użyciu dwóch kluczy.
Zawór jest fabrycznie ustawiony i nie należy go rozkręcać celem poprawienia ustawień.
Po zakończeniu montażu należy wykonać próbę szczelności testerem szczelności/pianką sprawdzając czy nie ma przecieków.

Dane techniczne:
- szerokość pomiędzy środkami otworów śrub mocujących do zbiornika - 65mm
- uszczelka gumowa - średnica zewnętrzna-54mm, wewnetrzna 46mm, wysokość 2mm
- wejście rury miedzianej  - ø8mm
- wyjście rury miedzianej - ø 6mm
- gwint wlotowy docisku rury miedzianej - G1/4"
- gwint wylotowy docisku rury miedzianej -  M10x1mm
- cewka 12V - 11W
- pływak regulujący stopień napełniania do 80% pojemności zbiornika
- zawór odcinający wlot/wylot gazu elektromagnetyczny
- zawór odcinający wlot/wylot gazu mechaniczny/ręczny
- zawór beżpieczeństwa
- zaciskowy moment obrotowy śrub wielozaworu musi zawierać się pomiędzy 4 a 5Nm
- śruby należy dokręcać "na krzyż"
- mocowanie na 6szt śrub ø5x1mm

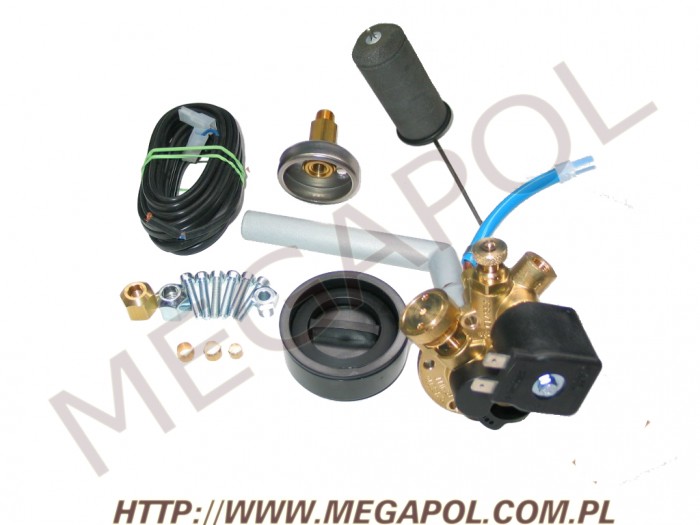

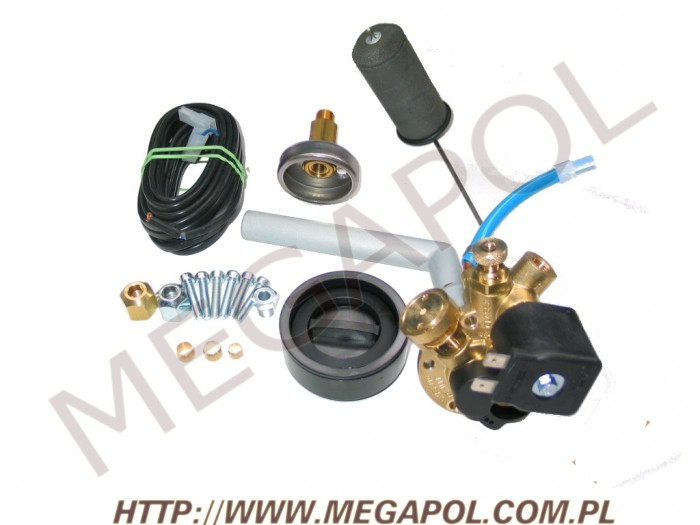

W zestawie:
1. Wielozawór toroidalny 180/190mm - 1 sztuka
2. Wlew gazu - 1 sztuka
3. Przewód elektryczny do podłączenia cewki wielozaworu z cewką reduktora - 1 sztuka
4. Woreczek montażowy - 1 sztuka

 Dodatkowo:
- miła i fachowa obsługa
- wysyłki krajowe i zagraniczne
- sprzedajemy odbiorcom  hurtowym i detalicznym
- wysyłka za pobraniem lub wpłata na konto  - do wyboru
- towary wysyłamy jeśli mamy  taką możliwość - natychmiast
- szczegóły uzgadniamy również telefonicznie w dziale handlowym




Towar jest nowy.
Posiada gwarancje producenta.

Podana jest cena brutto.
Wystawiamy paragon lub fakturę.
